CONTATORI STATICI DI ENERGIA

A1700

A1700® è un contatore di Energia attiva e reattiva elettronico,
bidirezionale programmabile in versione per montaggio a parete.

Inserzione diretta ( FINO A 100A ) o tramite trasformatori di corrente.

Teleleggibile da TERNA, GSE ed ENEL Distribuzione.

Principali caratteristiche:

  • Conforme alla Direttiva 2004/22/CE (MID)
  • Omologato da TERNA, GSE ed ENEL Distribuzione
  • Modello PB3AAATNTPRN-4G - Versione per inserzione diretta fino a 100 A
  • Modello PB3FAATNTPRN-4G - Versione per inserzione con TA 5(6) A
  • Classe di precisione MID C secondo EN50470 in entrambe le versioni. Disponibile anche in classe 0,2S a richiesta
  • Range tensione di misura esteso da 100 a 415 V
  • Connessione a tre sistemi (con possibilità di utilizzo a due sistemi – vedere manuali per dettagli)
  • Display a due righe 16 caratteri con matrice di punti
  • Lingua italiana
  • Struttura tariffaria conforma alla delibera dell’autorità per l’energia
  • Una porta seriale RS-232 (RS-485 in opzione) disponibile per la tele lettura remota, tramite modem GSM e PSTN o Ethernet con moduli esterni (IEC 62056-21)
  • Comunicazione modbus RTU (RS-485) con modulo opzionale PowerCom (vedi schema sotto)
  • 4 uscite relè programmabili
  • Software di lettura dati PMU-RO incluso nella fornitura

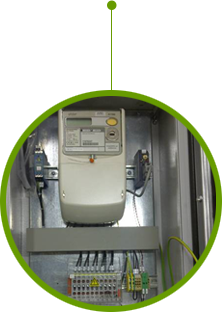

  • Fornibile in versione GME in quadro preassemblato con modem GSM e morsettiera di prova

Collegamento con modem GSM per tele lettura remota Contatore Singolo

IEC 62056-21

Collegamento con modem GSM per tele lettura remota Contatori collegati in multidrop

Collegamento al PC con convertitore Rs-485/Ethernet

Il modulo PowerCom 2 è collegato al contatore ELSTER A1700 tramite porta RS-232, è dotato di una porta seriale RS-485 con protocollo Modbus RTU.
Questo permette un facile interfacciamento con i sistemi di supervisione. Supervisione (PLC)
